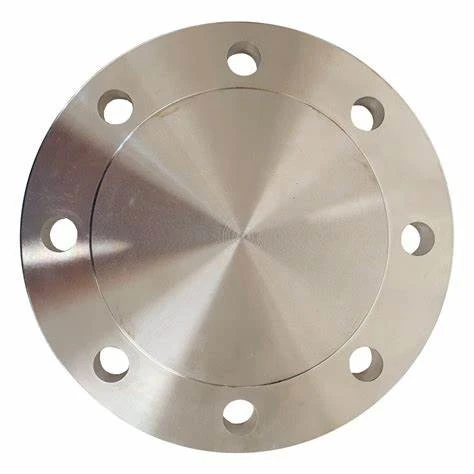

Um flange cego é uma forma de conexão de flange. Na verdade, é um flange sem furo no meio. Uma de suas funções é vedar a extremidade da tubulação, e a outra é facilitar a retirada de detritos da tubulação durante a manutenção.

A placa cega do flange desempenha o papel de isolamento e corte, e o papel desempenhado pela cabeça e tampa é o mesmo. Devido ao seu bom desempenho de vedação, os sistemas que requerem isolamento completo são geralmente usados como um meio confiável de isolamento. Uma placa cega é um círculo sólido com uma haste e é usada para sistemas que normalmente são isolados em condições normais. A 8-letra cega, com a forma de uma 8-letra, tem uma extremidade cega e um anel de estrangulamento na outra extremidade, mas o diâmetro é igual ao diâmetro do tubo e não desempenha um papel de estrangulamento. A persiana com letra 8-é fácil de usar, usando a extremidade cega quando é necessário isolamento e a extremidade do anel de estrangulamento quando a operação normal é necessária, e também pode ser usada para preencher a lacuna de instalação da persiana no tubo. Outra característica é a marcação clara, fácil de identificar o status da instalação.

A liga 304, também conhecida como UNS S30400, é um tipo de aço inoxidável austenítico 18/8 contendo 18% de cromo e 8% de níquel. Possui excelente conformabilidade e grau 304 oferece resistência a uma ampla gama de meios atmosféricos, bem como outros meios corrosivos.

Especificações do flange cego de aço inoxidável 304

Especificações: ASTM A182/ASME SA182, ASTM A240/ASME SA240

Normas: ASTM, ASME, BS, DIN, EN, ANSI

Material: Aço Inoxidável 304

Tipo de Flange: Flange Cego

Tipo de face do flange: face plana (FF), face elevada (RF), etc.

Tamanhos: 1/2" a 48" (15NB-1200NB)

Padrão ANSI: 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS

Padrão DIN: 6Bar, 10Bar, 16Bar, 25Bar, 40Bar / PN6, PN10, PN16, PN25, PN40, PN64

Padrão JIS: 5K, 10K, 16K, 20K, 30K, 40K, 63K

Padrão UNI: 6Bar, 10Bar, 16Bar, 25Bar, 40Bar

Padrão EN: 6Bar, 10Bar, 16Bar, 25Bar, 40Bar

Processo: Forjado, Tratado termicamente e Usinado

Condições de pagamento: T/T, L/C

Prazo de entrega: De acordo com a quantidade encomendada

Composição química ( percentual ) do flange cego de aço inoxidável 304

C, máx.	Ni	Sim, máx.	S, máx.	Mn, máx.	P, máx.	Cr
0.08	8.00-11.00	0.75	0.030	2.00	0.040	18.00-20.00

Propriedades mecânicas do flange cego de aço inoxidável 304

Resistência à tração, Psi [MPa], min	Alongamento em 50mm (por cento), mín.	Força de rendimento 0.2 por cento Prova, Psi [MPa], min	Dureza
			Rockwell B (HRB), máx.	Brinell (HB), máx.
75000 [515]	35	30000 [205]	92	201

Propriedades físicas do flange cego de aço inoxidável 304

Densidade (kg/m³)	Módulo elástico (GPa)	Coeficiente médio de expansão térmica (μm/m/graus)			Condutividade Térmica (W/m•K)		Calor específico 0-100 grau (J/kg.K)	Resistividade Elétrica (nΩ.m)
		0-100 grau	0-315 grau	0-538 grau	a 100 graus	a 500 graus
8000	193	17.2	17.8	18.4	16.2	21.5	500	720
